DETECTOR

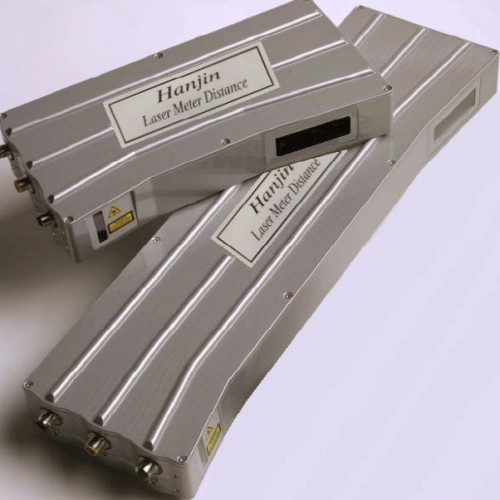

HANJIN LASER METER DISTANCE

  • 위 이미지를 클릭하면 확대보기가 됩니다.

1. 산업용 적합형 설계
다년간 레이저 센서개발 경험을 바탕으로 한 한진 레이저 거리측정 장치는 견고하고 튼튼한
구조와 다양한 기능을 보유하는 레이저 삼각 측량 센서로서 정밀한 치수 계측용으로 사용된다.
한진 레이저 센서는 비접촉식으로 모든 측정 상황에 가장 이상적이며, 특히 부드럽고 복잡한
표면이나 끈적거리는 물체, 또는 뜨거운 물체등 고속으로 움직이는 물체를 정밀하게 계측하는데
사용된다.
한진 HJLD SERIES 장치는 적용상의 기술 습득을 통해 센서 및 솔루션에 대한 끊임없는 개발을
통하여 거리측정용 센서에 대한 독보적이면서 유저 친화적인 면을 강조한 제품이다.

2. HJLD SERIES 적용 효율의 극대화
HJLD SERIES는 지능형 센서로서 불규칙한 표면조도, 색상의 변화 및 가변적 표면 특성에 의한
데이터의 손실등 가변적 표면 조건에서도 정확하고 신뢰성 있는 측정이 가능하도록 노출시간을
자동 조절한다.
또한 고유의 지적 특성은 각각의 측정 목적에 최상의 조건이 되도록 필터링 및 측정모드
사전설정에도 사용한다.

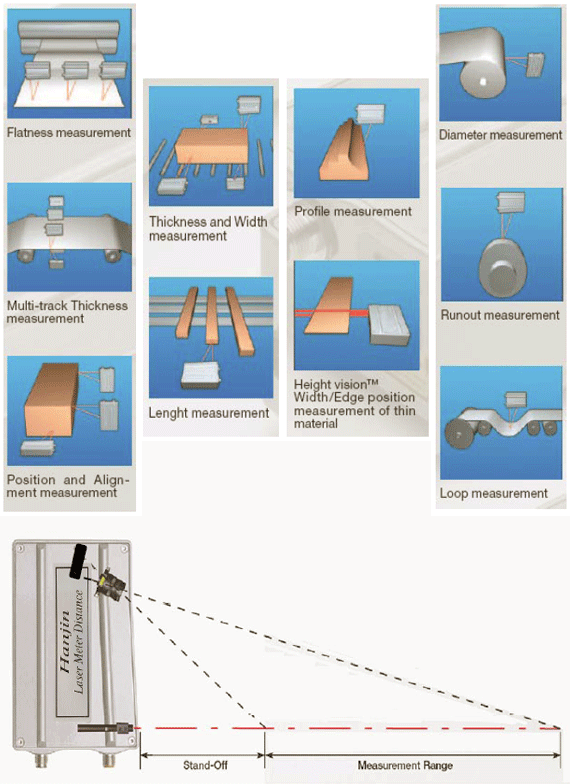

HJLD SERIES는 각각의 적용에 적합한 맞춤형 이격거리(SO)와 측정범위(MR)를 지원한다.

3. HJLD SERIES 사용이 간편
HJLD SERIES는 단상 DC 24V 전원 공급으로 작동된다. 각 SERIES별 계열의 센서는 다양한
산업용 인터페이스에 디지털 및 아날로그 데이터를 제공한다. 내장된 지능형 센서 기능은
주어진 측정조건 및 데이터 수집조건에서 센서의 활용을 극대화 할수 있다. 본 기종의 셋업
소프트웨어는 WINDOWS R표준이며, 표준 노트북 또는 데스크 PC에서 작동된다.

4. 시스템 통합기능
HJLD SERIES계열의 센서들은 아날로그 및 디지털 인터페이스를 동시에 내장하고 있다.
아날로그 인터페이스는 주로 PLC형 시스템에 사용된다. PC 시스템에 사용시에는 내장된
CAN-BUS기능을 이용하여 하나, 또는 수개의 센서들을 하나의 네트워크에 연결해 주는
방법으로, 가장 쉽고 효율적인 방법이다. 방면 에러 메세지들은 측정 상황에 대한 정보들을
제공하며, 또한 이전의 유효 데이터 점을 달리 처리하거나 데이터 처리 조건이 변화했음을
알려주는데 사용된다.
고속 디지털 인터페이스 사용의 장점은 센서로부터 제공된 데이터에 대한 보완적 성격인
에러 메시지를 얻을수 있다는 점이다.

5. HJLD SERIES 장점
- 측정범위 최대 8000mm (315”)
- 경신된 두께변위 측정에 대한 동기화 기능
- 상이한 콘트롤러들을 위한 다양한 산업용 인터페이스 접속기능
- 통합집적식 신호 필터링 및 처리기능
- 열악한 환경조건을 대비한 산업용 적합형 센서설계

HJLD SERIES는 레이저 광학적 삼각계측방식의 센서로서 거리 측정에 사용된다. 레이저 점이 피측정 물체의 표면에 투사된다. 투사된 레이저 점은 표면에서 분산적으로 반사된다. (단, 수위, 유리두께 및 완벽한 거울간의 거리등은 측정불가)

물체 표면이 HJLD SERIES의 측정범위내에 있을경우 반사된 빛의 일정분량이 렌즈 시스템에
의하여 수집되고 SPOT 영상을 CCD감시 장치에 집중시킨다.
CCD(Charged Coupled Device)는 빛 민감성 셀(Pixels)즉 화소로 구성된 영상 장치이다 .
CCD에 초점이 일치하고 있는 레이저 점은 수개의 화소를 자극하게 된다.
HJLD SERIES계열의 센서는 화소값을 결정하기 위하여 중력중심 연산법을 사용한다.
이 연산법은 LIGHT SPOT영상으로부터 확보된 모든 정보를 활용한다.
HJLD Series내의 16Bit 규격의 데이터 브스는 센서의 정밀도를 결정하는 주된 요소이다.
결과적으로 본 기종의 정밀도는 16X2000(Physical Pixels) = 32000 Pixels
HJLD Series내의 처리장치는 센서에 저장된 개별적 눈금 조절표에 준하여 화소값을
거리값으로 변환 시킨다.
거리값은 필터링(평균, 이동평균,중간값)처리 및 측정 주파수와 출력 주파수의 단순화 처리를
통하여 프레세스를 완료한다.
HJLD SERIES는 측정목적에 따라 선택 가능한 다수의 측정 모드를 가지고 있다.

Laser Meter Distance/Model
HJLD-20M
HJLD-200M
HJLD-800M
M easurement Range
200mm
100-2000mm
300-8000mm
Stand - Off
100mm
200-600mm
650-2000mm
Resolution
Resolution
0.01mm
0.01mm
0.01mm
M eas,Range up to 320mm
0.01mm
0.01mm
Meas,Range 320㎜ up to 2000㎜
0.1mm
0.1mm
Meas,Range 2000㎜ up to 3200㎜
0.1mm
Meas,Range 3200㎜ up to 8000㎜
1mm
Interfaces
Hoist Interface RS 232C
1200~115200 bit/s
1200~115200 bit/s
Laser Class
2.2M
2.2M , 3R, 3B
2.2M , 3R, 3B
M easurement Frequency
2 KHZ
2 KHZ
2 KHZ
Wave Length
635 ~ 670nm
635 ~ 670nm
635 ~ 670nm
Operating Temperature
0 ~ 40℃
0 ~ 40℃
0 ~ 40℃
Operating Temperature
Protection Class
Ip 65, NEMA 4
Ip 65, NEMA 4
Ip 65, NEM A 4
Analog (With Accept Signal For Valid Output)
4-20㎜A
16bit, 0-20㎜A,4-20㎜A
16 bit, 0-20㎜A,4-20㎜A
Sensor Dimensions
175 * 108 * 42mm
331 * 148 * 56mm
551 * 148 * 56mm
Case Dimensions
220 * 250 * 100mm
420 * 304 * 112mm
591 * 304 * 112mm
Case Material
SS41
SS41
SS41
Weight
1.0Kg
3.0Kg
5.0Kg
